石膏自流平因其收缩率小于0.01%，产品体积稳定性好，不易空鼓开裂，很好的解决了传统水泥产品的不足。但为什么同样的石膏自流平砂浆，别的工地效果完美，而个别工地施工就会出现开裂的问题呢？

首先，要知道石膏自流平开裂分为两大类：塑性开裂和刚性开裂。它们是如何产生的？怎么解决？一起了解一下。

一、塑性开裂

塑性开裂是指石膏自流平在干燥过程中，因局部失水过快，导致出现裂纹。裂纹主要表现为收缩性裂纹，多出现在石膏自流平的表面。

1.产生原因：

• 环境影响：由阳光直射、穿堂风造成；另外，施工环境温度过高，也会导致自流平快速失水产生裂纹。
• 基层问题：基层过于干燥、吸水量大；界面剂涂刷不均匀。
• 浆料拌和：超过操作时间的浆料与新拌和的浆料混合搅拌后施工，由于操作时间缩短导致自流平开裂。

2.解决办法：

• 夏季气温高，应错开高温时段施工，施工环境温度不宜大于35℃；施工前后注意适当遮挡阳光，避免阳光直射及穿堂风直吹。
• 如果基层过于干燥、吸水量大，建议先用清水润湿，避免材料施工后水分被基层迅速吸收；阄使蟮牡孛，建议涂刷两次界面剂。
• 拌和好的石膏自流平浆料应在30min内用完。

二、刚性开裂

刚性开裂是指石膏自流平在干燥后期产生的裂纹，早期裂纹微小，后期随着应力的不断拉伸，裂纹不断扩张。

1.产生原因：

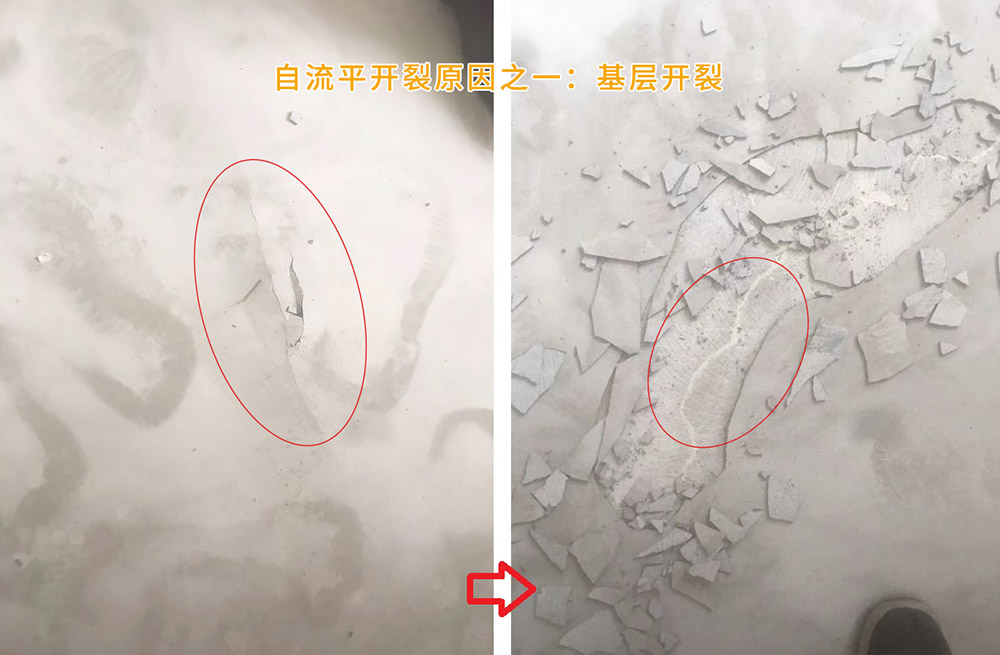

• 基层问题：基层开裂，产生的应力影响到自流平。
• 施工问题：摊铺面积大，没有按规范设置分隔缝，干燥收缩产生的应力导致裂缝。

2.解决办法：

• 对于基层本身的裂缝，应先修补。将裂缝切成10mm~20mm宽、深度为基层厚度的1/3~2/3的V型槽，进行修补。
• 施工面积大于30m，或边长大于6m时，应设置伸缩缝，避免应力堆积造成开裂；伸缩缝宜设置在门边、墙体阳角处等位置，且间距不应大于3m。

以上就是小编汇总的石膏自流平在施工中遇到开裂的处理方法，希望给大家带来帮助。关于自流平施工方面的问题，欢迎一起交流探讨。

西南地区优质石膏自流平砂浆，请认准3044永利集团！质量稳定可靠，性价比高！产品、技术、服务咨询，请联系191-8396-9280。
